Snake Plus è una serie di piattaforme aeree sviluppate per rispondere al meglio alla necessità di operare in contesti metropolitani. Le principali caratteristiche di questa linea, infatti, sono: Stabilizzazione con ingombro limitato e con la possibilità di stabilizzazione in sagoma; Sbalzo della testata estremamente limitato per evitare i rischi di collisione con vetture in transito; Doppio accesso: da piattaforma chiusa e da terra. Estremamente compatte.
La serie Snake Plus è l’unica linea di piattaforme a disporre di un doppio pantografo, la cui geometria e cinematica di movimentazione consentono di effettuare una reale salita/discesa “a filo piombo”, cioè capace di alzare/abbassare il cestello seguendo una linea verticale rettilinea. Il risultato è una drastica riduzione dei tempi di posizionamento, poiché vengono eliminate le molteplici manovre tipiche delle piattaforme non dotate dello stesso sistema.
Specifiche tecniche
- Altezza max lavoro 1 oper (m): 17,2
- Portata 2 oper (kg): 220
- Lunghezza a riposo (mm): 6100
- Comandi: Idraulici proporzionali
- Stabilizzatori: In sagoma
- Altezza piano calpestio 2 oper (m): 15,2
- Altezza a riposo (mm): 2450
- Rotazione sovrastruttura: 350°
- Rotazione piattaforma: 90° dx + 90° sx
- Installazione minima (t): 3.50
- Sbraccio max di lavoro 2 oper (m): 7,3
- Lunghezza a riposo (mm): 5800
- Piattaforma: 1400x700xh1100 mm – Alluminio
- Pantografo: Doppia barra in acciaio

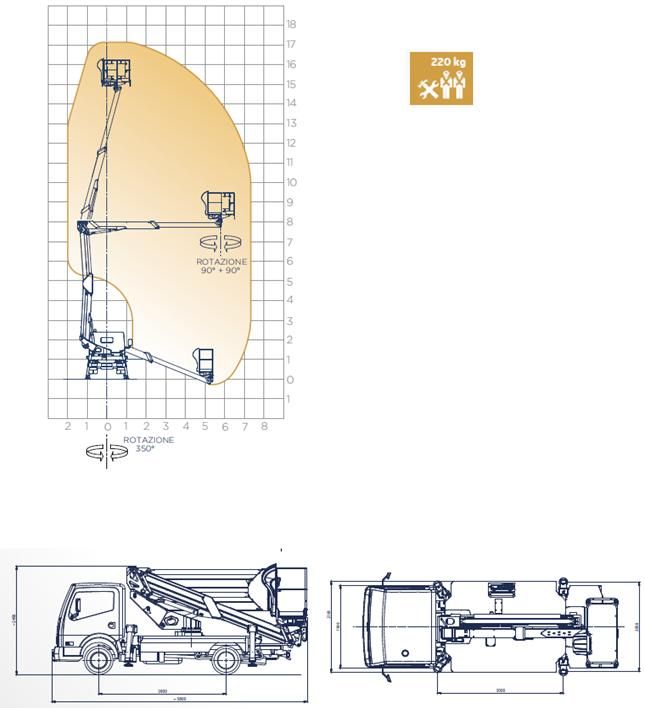

Schema di installazione/Area di lavoro
Accessori
- Barra parabicicletta, protezioni laterali autocarro s/baule, su autocarro Nissan-Renault
- Baule portattrezzi in plastica dim. 500X400 mm sottopianale
- Ceratura macchina per trasporto via mare
- Cestello vtr in sostituzione dello standard dim. 1400X700X1100h mm
- Cestello vtr in sostituzione dello standard dim. 1400X700X1100h con isolamento 1000 V
- Faro di illuminazione 60 w sulla piattaforma alimentato dalle batterie dell’autocarro
- Kit 4 piastre d’appoggio stabilizzatori
- Linea aria/acqua al cestello con attacchi rapidi
- Presa elettrica 12V CC sul cestello
- Protezione snodo rotazione
- Protezione serbatoio olio
- Rotolampada calamitato a luce gialla 12V
- Serbatoio carburante ridotto rispetto alo standard
- Scambiatore di calore olio idraulico per climi caldi
- Scritte adesive sul braccio (logo cliente inviare il file in formato jpg)
- Strisce retroriflettenti bianche/rosse per autocarro
- Verniciatura climi freddi diversa dallo standard (bianco ral 9016)
- Verniciatura climi freddi (bianco ral 9016)
- Verniciatura diversa dallo standard (bianco RAL 9016)
- Verniciatura extracabina autoveicolo
- Elettropompa monofase 220v/110v c.a. 2.2 kw, con quadro elettrico di comando e caricabatteria alimentati da rete esterna Standard
- Sponde fisse h 100 mm
- Sponde ribaltabili su 1 lato (dx) h 200 mm

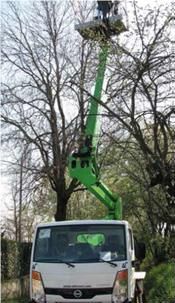

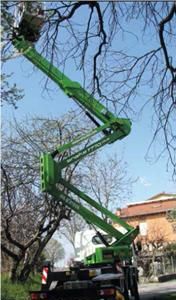

Galleria
