Eagle Phoenix 3224 – Piattaforma aerea autocarrata su veicolo commerciale pesante

Home » Lavoro aereo » Piattaforme aeree autocarrate » Eagle Phoenix 3224 – Piattaforma aerea autocarrata su veicolo commerciale pesante
Condividi ➤

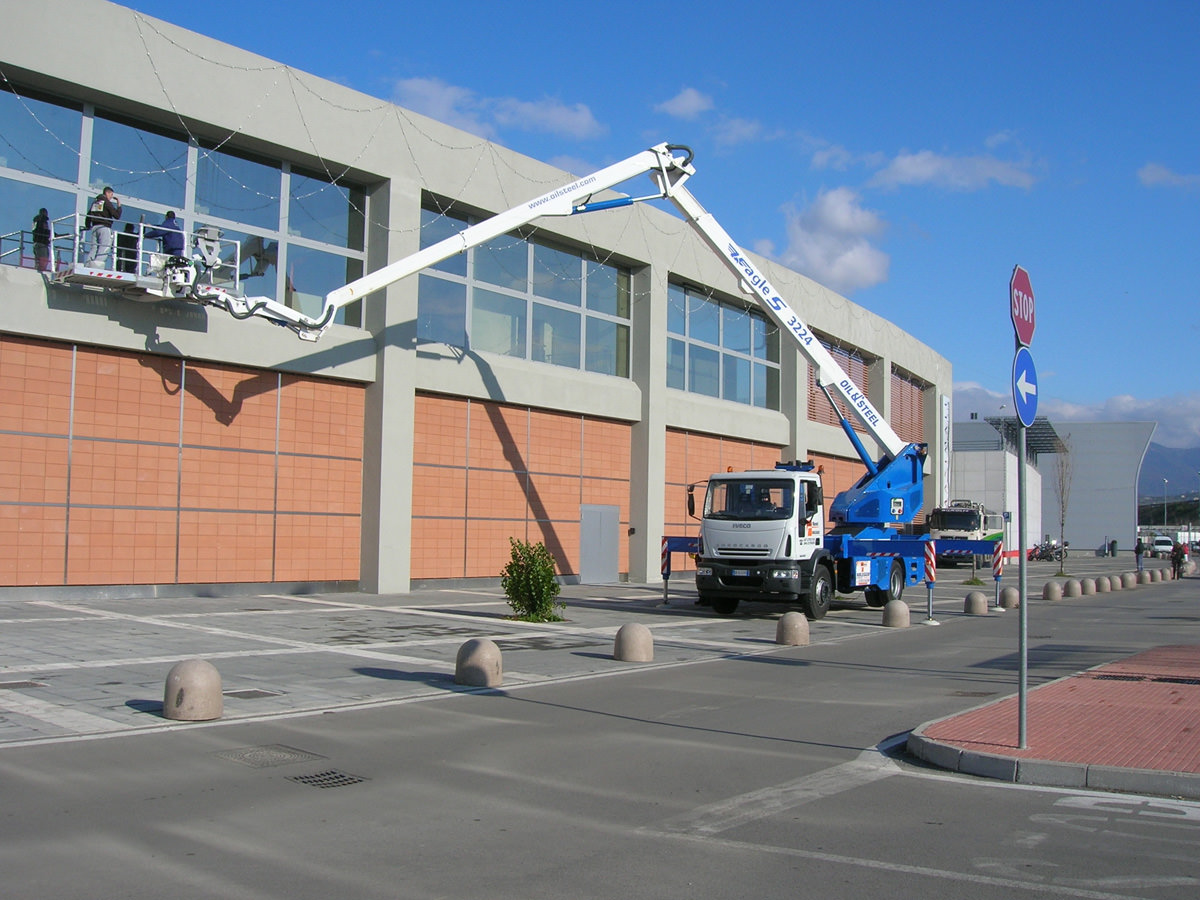

Eagle Phoenix è una piattaforma aerea di tipo telescopico con jib montata su autocarro, in grado di raggiungere altezze di lavoro fino a 62 m e sbracci laterali fino a 32 m. Eagle Phoenix è dotata di 2 jib articolati estensibili che le permettono lo scavalcamento in quota di ostacoli ed un’estrema precisione negli accostamenti alle zone di lavoro in altezza.

Un’importante innovazione tecnica è rappresentata dal 2° jib articolato che permette all’operatore di compiere lavori sotto capriata o in ambienti con ostacoli in quota ( ad es. stabilimento petrolchimico ) agevolmente ed in massima sicurezza. Eagle Phoenix è dotata di una nuova piattaforma in alluminio che garantisce le stesse prestazioni e capacità di carico delle piattaforme in acciaio.

Le piattaforme Eagle Phoenix si differenziano notevolmente dai modelli EAGLE anche per quanto riguarda l’allestimento su autocarro. Il telaio è studiato per conferire la massima compattezza ( ingombri ridotti anche in movimento ) ed inoltre offre una protezione totale dei dispositivi.

Una delle novità introdotte in questa gamma è l’inserimento delle tubazioni idrauliche e dei collegamenti elettrici all’interno dei bracci telescopici in modo da evitare qualsiasi danneggiamento dovuto a cause esterne. Un’altra interessante innovazione apportata è la completa rivisitazione della postazione di comando in basso. La nuova serie Eagle Phoenix sarà equipaggiata con il nuovo dispositivo LIVE WORK SYSTEM.

Questo avveniristico sistema di telecomunicazione è composto da un sistema audio/video ed una telecamera asportabile nella parte aerea e da un sistema audiovisivo a terra. L’operatore sopra la piattaforma potrà comunicare e trasmettere immagini in tempo reale con un collega a terra, ma, caratteristica straordinaria, potrà comunicare e trasmettere immagini in tempo reale a qualsiasi distanza, per esempio con il titolare in ufficio, per mostrare qualcosa all’interlocutore o richiedere consiglio su come operare. Il dispositivo è un brevetto Oil&Steel ed è stato sviluppato per rivoluzionare e velocizzare gli interventi in quota. Con LIVE WORK SYSTEM avrai sempre un occhio sul lavoro.

Specifiche tecniche

  • Altezza max lavoro 1 oper (m): 32 (120 Kg)
  • Altezza piano calpestio 4 oper (m): 30 (400 Kg)
  • Portata 1 oper (kg): 120
  • Portata 4 oper (kg): 400
  • Larghezza a riposo (mm): 2500
  • Velocità max vento in quota (m/s): 12
  • Braccio di lavoro Jib1: Telescopico a 2 sezioni in acciaio
  • Capacità serbatoio olio (l): 160
  • Altezza max lavoro 4 oper (m): 32 (400 Kg)
  • Sbraccio max di lavoro 1 oper (m): 24 (120 Kg)
  • Portata 2 oper (kg): 200
  • Altezza a riposo (mm): 3700
  • Piattaforma: 2400x1000xh1150 mm – Alluminio
  • Rotazione piattaforma: 170° (85° dx + 85° sx)
  • Braccio di lavoro Jib2: A 1 sezione
  • Stabilizzatori: A discesa idraulica su traverse estensibili idrauliche
  • Altezza piano calpestio 1 oper (m): 30 (120 Kg)
  • Sbraccio max di lavoro 4 oper (m): 20,5 (400 Kg)
  • Portata 3 oper (kg): 300
  • Lunghezza a riposo (mm): 8400
  • Comandi: Elettroidraulici sensibilizzati
  • Braccio di lavoro: Telescopico a 2 sezioni in acciaio
  • Tensione impianto elettrico (V): 24
  • Installazione minima (t): 18

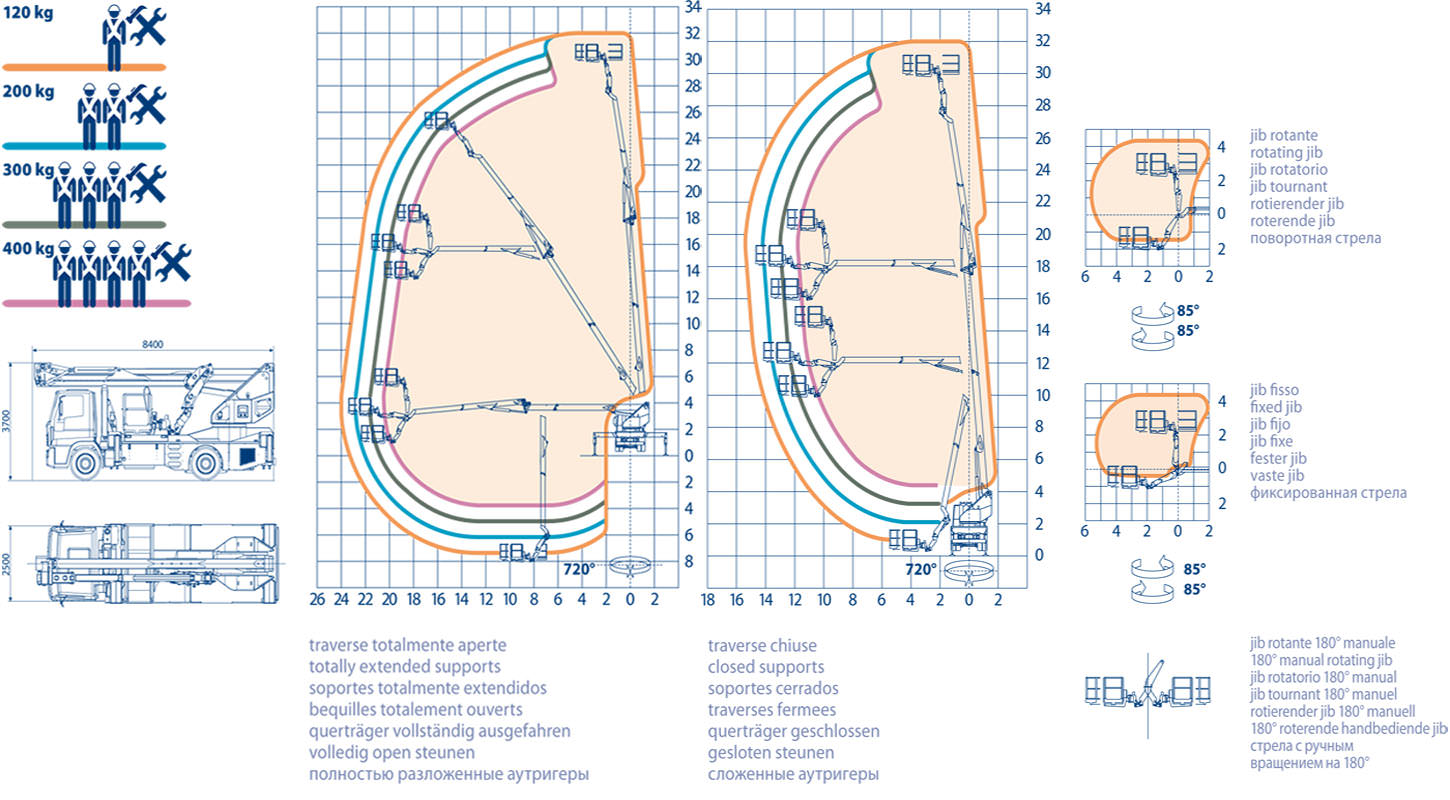

Schema di installazione/Area di lavoro

eagles3224

Accessori

  • Anemometro – Misuratore del vento
  • Appoggi in multicolor impermeabile sp. 6X60X60 cm
  • Faro di illuminazione 60 w sulla piattaforma alimentato dalle batterie dell’autocarro
  • Generatore di corrente 220 V c.a. monofase, 380 V c.a. trifase a 8 K con accoppiatore idraulico e quadro di distribuzione in colonna (con motore ausil.)
  • Impianto di videocitofono tra terra e piattaforma (optional compreso nel pacchetto Live Work)
  • Kit stabilizzazione automatica più attivazione di comando elettrica bilaterale
  • Motore ausil. Insonorizzato tipo Hatz a 3 cilindri con pompa a portata variabile
  • Pacchetto Live Work
  • Portacartelli
  • Postazione telefonica in piattaforma dotata di tastiera su monitor “touch screen” e sistema vivavoce (optional compreso nel pacchetto Live Work)
  • Scritte adesive sul braccio (logo cliente inviare il file in formato jpg)
  • Sponde ribaltabili su 1 lato (dx) h 200 mm
  • Verniciatura climi freddi (bianco ral 9016)
  • Verniciatura climi freddi diversa dallo standard (bianco ral 9016)
  • Verniciatura extracabina autoveicolo
  • Verniciatura diversa dallo standard (bianco RAL 9016)

Galleria

eagle-phoenix-3224-piattaforma-aerea-autocarrata-su-veicolo-commerciale-pesante
